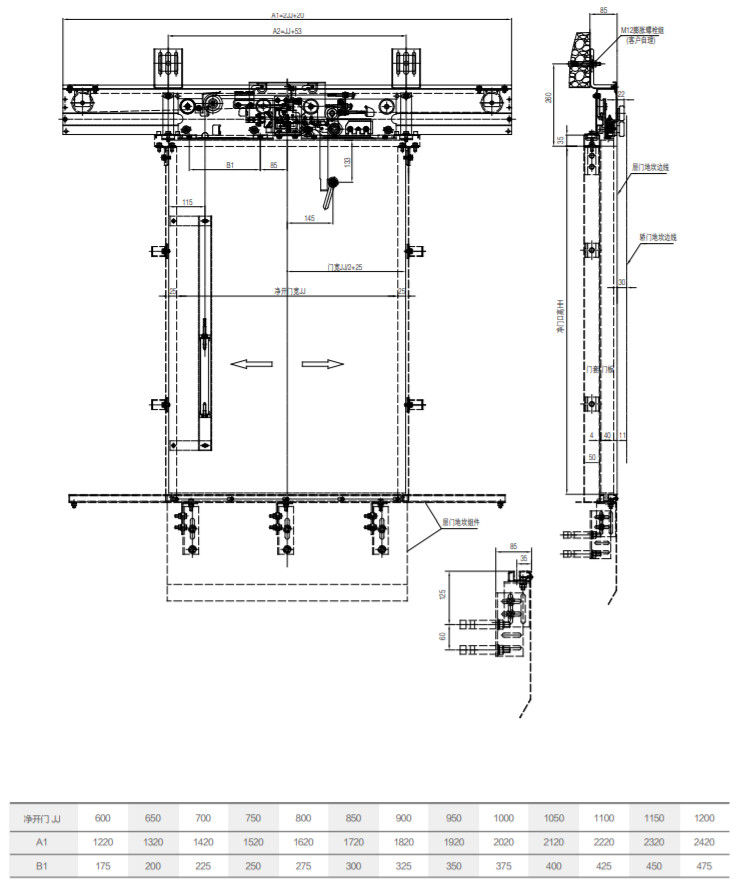

2-Баргҳои Маркази Ифтитоҳи фуруд дастгоҳи THY-LD-B
1. Усули кушодан ин кушодани панели дар ва гузаштан аз санҷиши зарбаи 45Кг мебошад.
2. Дарро бо болғаи вазнин маҷбуран баста мешавад ва болғаи вазнин ва найчаи роҳнамо дар тарафи даруни дари фурудгоҳ гузошта мешавад.
3. Қулфи дар аз санҷиши Маркази миллии санҷиши лифт гузашт ва сертификати CE ва CU-TR гирифт.
4. Шиддати татбиқшавандаи қулфи дари: ≤ AC230V, ≤ DC110V.

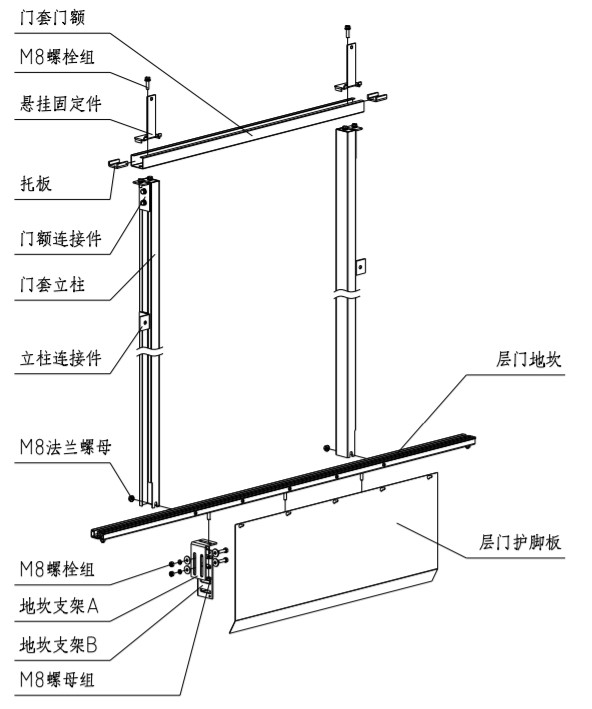

1. Ҷойгиркунии силл ва сарпӯши дар
1.1. Мавқеи даромадгоҳ ва баромади силлро мувофиқи андозаи борбардор муайян кунед; маркази тахтачаро бо маркази даромад ва баромад якхела созед ва маркази тахтаро нишон диҳед; сатҳро танзим кунед, то аз 1/1000 камтар бошад; Сатҳи он барои пешгирӣ кардани ворид шудани об ба шоҳроҳ.
1.2. Сутуни сарпӯши дар ва дари сарпӯши дарро бо қисмҳои пайвасткунанда васл кунед ва қисмҳои овезонро насб кунед; дарро ба тахтача гузоред, амудии сутуни сарпӯши дарро аз 1/1000 камтар созед; маркази сарпӯши дари бо маркази даромадгоҳ ва баромадҳо мувофиқ аст ченаки маркази Sill; андозаи ҳамвории пешонии поёнии сарпӯши дар ва ҳамвории болоии силл баландии дари тор аст. Пас аз ба итмом расидани танзим, гайкаи фланеци M8-ро қулф кунед. Пас аз танзими андоза, пайвасткунаки сутунро ба девор мустаҳкам кунед.
1.3. Пойгоҳи ангушти дари фурудгоҳро дар болои тиреза ислоҳ кунед.

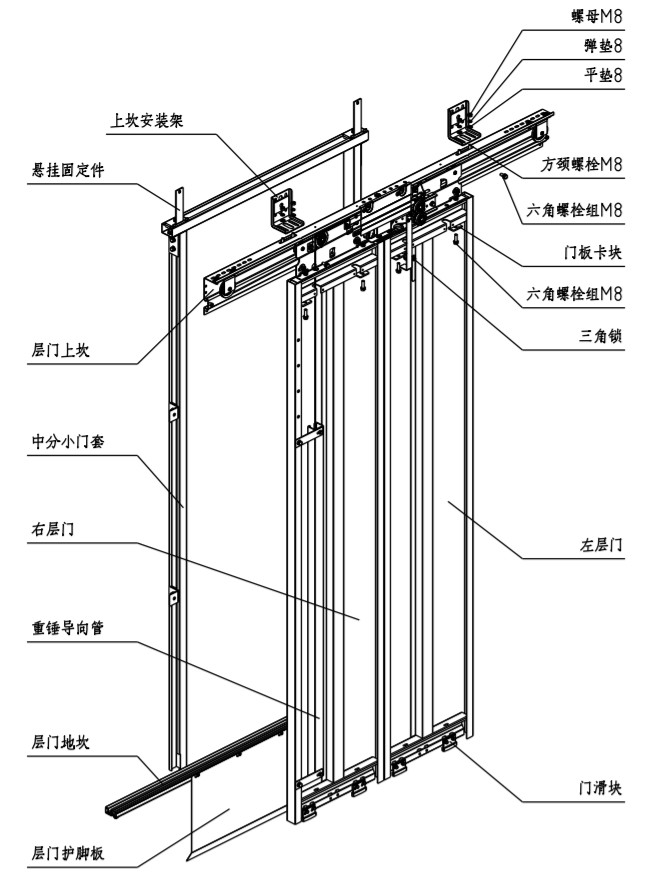

2. Насби дастгоҳи дари фурудгоҳ

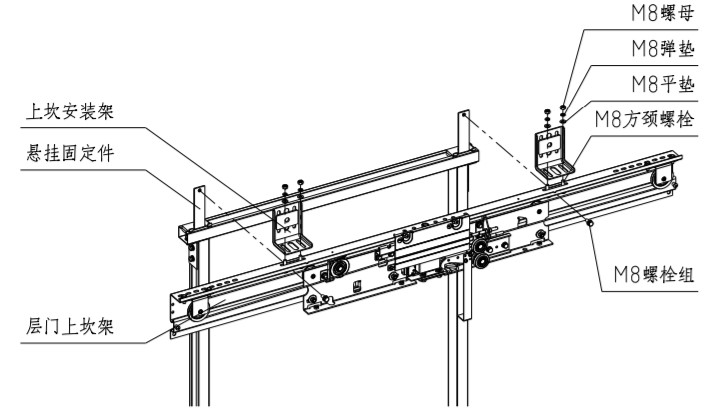

2.1. Чаҳорчӯбаи табақаи болоии дари фурудгоҳро бо сутун дар охири поёни қисмати таваққуф мувофиқ созед ва чаҳорчӯбаи табақаи болоӣ ва қисми таваққуфкунандаи дари фурудгоҳро тавассути гурӯҳи болтҳои M8*20 маҳкам кунед.
2.2. Чаҳорчӯбаи васлкунии табақи болоиро дар девори борбардор бо болтҳои васеъкунӣ ё болтҳои деворӣ ислоҳ кунед. Чаҳорчӯбаи васлкунии табақи болоӣ ва табақи болоии дари фурудгоҳ бо болтҳои гардани мураббаъ M8 пайваст карда шудаанд.
2.3. Сатҳи болоии дари фурудгоҳро ба чап ва рост танзим кунед, то маркази дар кушода ва маркази даромаду баромад мувофиқ бошад.
2.4. Амудии фарши дастгоҳи дари фурудгоҳро танзим кунед. Амудии фарши дастгоҳи дари фурудгоҳро бо гузоштани хати амудӣ ё ба сифати истинод ба табақаи дари мошин ба ±0,5 мм танзим кунед.
2.5 Пас аз баррасии параметрҳои асосии насби чаҳорчӯбаи силл дар дарҳои ошёнаи зерин, ҳама болтҳои насбкуниро маҳкам кунед:

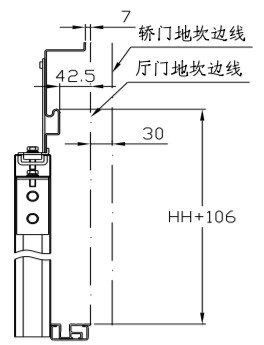

Баландии чаҳорчӯбаи табақи болоии дари фурудгоҳ: масофаи байни сатҳи болоии чаҳорчӯбаи болоии рейси роҳнамоии дари фурудгоҳ ва табақи дари фурудгоҳ HH+106мм;
Маркази чаҳорчӯбаи болоии дари фурудгоҳ: инҳироф байни маркази чаҳорчӯбаи табақи болоии дари фурудгоҳ ва маркази даромаду баромад ±1мм;
Масофаи байни рахи рохнамоии болоии дари фурудгох ва тахтачаи дари вагон: масофаи байни тахтачаи болоии дари фуруд ва тахтаи дари фурудгох 42,5 мм ва масофа аз тахтаи дари вагон 72,5 мм.
Баландии чаҳорчӯбаи табақи болоии дари фурудгоҳ: масофаи байни сатҳи болоии чаҳорчӯбаи болоии рейси роҳнамоии дари фурудгоҳ ва табақи дари фурудгоҳ HH+106мм;
Маркази чаҳорчӯбаи болоии дари фурудгоҳ: инҳироф байни маркази чаҳорчӯбаи табақи болоии дари фурудгоҳ ва маркази даромаду баромад ±1мм;
Масофаи байни рахи рохнамоии болоии дари фурудгох ва тахтачаи дари вагон: масофаи байни тахтачаи болоии дари фуруд ва тахтаи дари фурудгох 42,5 мм ва масофа аз тахтаи дари вагон 72,5 мм.
