Детектори дари лифт инфрасурх THY-LC-917
| Номи маҳсулот | Пардаи нури лифт |
| Роҳи кушод | Тараф кушода ё марказ кушода |
| Шиддат | AC220V, AC110V, DC24V |
| Шумораи диодҳо | 17, 32 |
| Шумораи нурҳо | 94-33 чӯб, 154-94 |
1. Бо функсияи худидоракунии санҷиш, баромади анъанавии қуттии барқ ва баромади худидоракунии санҷиш
2. Аз озмоишҳои TUV Олмон гузашт ва ба стандартҳои байналмилалии марбут мувофиқат кунад
3. Функсияи хоболудӣ, дароз кардани мӯҳлати кори маҳсулот
4. Қабул кардани технологияи нав, PCB бо қобилияти қавии муқовимат ба зангзанӣ, ва қобилияти қавии мутобиқсозии саҳро, устувор ва боэътимод
5. Тарҳрезии намуди зебо, насби осон, барои аксари лифтҳои бренди мувофиқ
6. Техника ва таҷҳизоти пешрафта, усулҳои боэътимоди рӯизаминии SMT
7. Ихтиёрӣ барои корбарон интихоби баромади NPN/PNP (баромади транзистор) бидуни қуттии таъмини барқ
Пардаи нури лифт як дастгоҳи муҳофизати дари лифт мебошад, ки бо истифода аз принсипи индуксияи фотоэлектрикӣ сохта шудааст. Он барои ҳама лифтҳо мувофиқ аст ва бехатарии мусофиронро, ки ба лифт ворид ва баромад мекунанд, муҳофизат мекунад. Пардаи нури лифт аз се қисм иборат аст: интиқолдиҳандаҳои инфрасурх ва қабулкунакҳо, ки дар ҳар ду тарафи дари вагонҳои лифт насб карда шудаанд ва кабелҳои махсуси чандир. Барои эҳтиёҷоти ҳифзи муҳити зист ва сарфаи энергия, шумораи бештари лифтҳо қуттии барқро тарк карданд. Баъзе брендҳои пардаҳои рӯшноӣ бояд қуттиҳои барқро истифода баранд, зеро иммунитети заиф ба дахолати электромагнитӣ доранд. Бо вуҷуди ин, бо маъмул шудани консепсияи лифтҳои сабз, пардаҳои сабук бидуни қуттиҳои таъминоти барқ тамоюл мебошанд. Зеро раванди табдил додани 220 В ба 24 В ҳатман энергияи зиёдеро аз даст медиҳад.
Пардаи рӯшноии THY-LC-917 бо найчаи сканкунии динамикии аз CPU назоратшаванда дар пардаи равшании анъанавӣ муҷаҳҳаз шудааст. LED-и ду рангаи бандшакл ҳолати минтақаи муҳофизати пардаи рӯшноиро нишон медиҳад, то пардаи рӯшноӣ ба функсияи муҳофизати муқаррарӣ таъсири бештари визуалӣ дошта бошад. Бештар инсондӯстона.

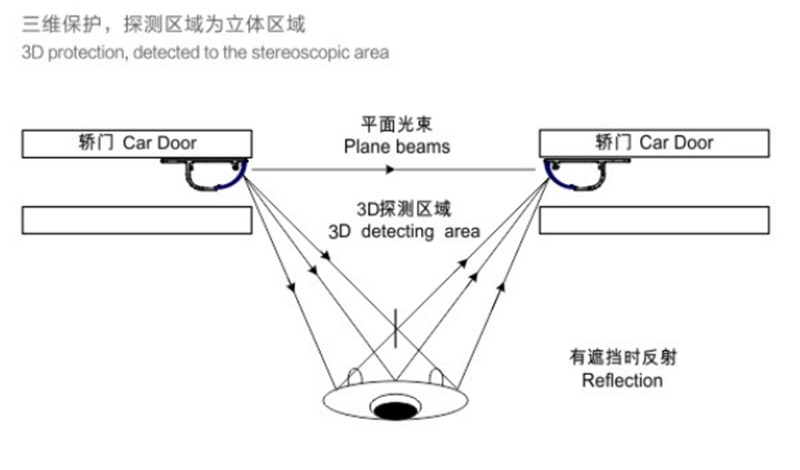

Дар охири пардаи рӯшноӣ якчанд қубурҳои инфрасурх мавҷуданд. Дар зери назорати MCU, найҳои эминкунанда ва қабулкунанда бо навбат фурӯзон карда мешаванд ва нуре, ки аз як сари пошида мебарояд, аз ҷониби якчанд сарлавҳаҳои қабулкунанда қабул карда мешавад, то сканери бисёрканалро ташкил кунад. Тавассути ин сканкунии доимии майдони дари мошин аз боло то поён, пардаи нури муҳофизатии зиччи инфрасурх ба вуҷуд меояд. Вақте ки яке аз шуоъҳо баста мешавад, азбаски табдили фотоэлектрикӣ амалӣ намешавад, пардаи рӯшноӣ ҳукм мекунад, ки монеа вуҷуд дорад ва аз ин рӯ сигнали қатъшавӣ медиҳад. Ин сигнали қатъ метавонад сигнали гузариш ё сигнали сатҳи баланд ва паст бошад. Пас аз он ки системаи идоракунй сигналро аз пардаи рушной кабул мекунад, вай фавран сигнали кушодани дарро мебарорад ва дари мошин баста шуданро бозмедорад ва баръакс кушода мешавад. Дари лифтро одатан пас аз тарк кардани мусофирон ё монеаҳо аз минтақаи огоҳкунанда пӯшидан мумкин аст, то ба мақсади ҳифзи бехатарӣ ноил шавад. Аз фалокатхои одамоне, ки дар лифтхо афтодаанд, рох надихед.

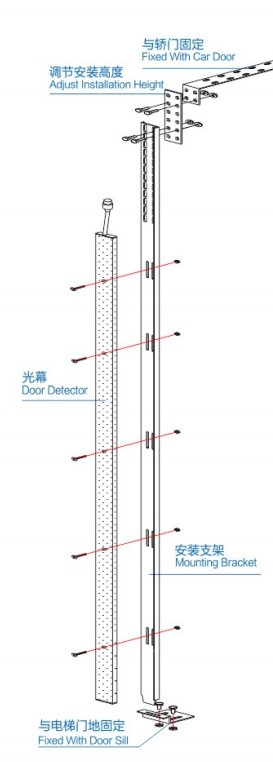

1. Монтажи мобилии интиқолдиҳанда ва қабулкунанда
Насби сайёри пардаи рӯшноӣ ба насб ва истифодабарии интиқолдиҳанда, қабулкунаки пардаи рӯшноӣ ё яке аз онҳо дар дари мошин гузошта шуда, бо дари мошин ҳаракат мекунад. Дар шароити муқаррарӣ, интиқолдиҳанда ва қабулкунанда дар канори қабати дари мошин ҷойгир карда мешаванд.
Усули насби дари паҳлӯӣ аз он иборат аст, ки пардаи рӯшноӣ дар вагончаи лифт ва канори печонидашудаи дари мошин бо винтҳо мустаҳкам карда шавад.
Усули насби дари тақсимоти марказӣ аз он иборат аст, ки пардаи рӯшноӣ дар канори қатшудаи дари вагонҳои лифт бо винтҳо ҷойгир карда шавад.
2. Насби собит интиқолдиҳанда ва қабулкунанда
Насби собити пардаи рӯшноӣ ба насб ва истифодабарии интиқолдиҳанда ва қабулкунандаи пардаи рӯшноӣ, ки дар охири табақи дари мошин тавассути кронштейн собит ҷойгир шудааст, дахл дорад. Интиқолдиҳанда ва қабулкунанда бо дари мошин ҳаракат карда наметавонанд.
